Satellite L750/L755/L750D/L755D - Procédure de remplacement du lecteur de disque optique

AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, mettre l'ordinateur hors tension et débrancher l'adaptateur secteur. Dans la mesure où la batterie de l'ordinateur reste chargée, un risque d'électrocution subsiste même si l'adaptateur secteur est débranché. Pour écarter tout risque, retirez tout bijou en métal, tel qu'un collier, bracelet ou une bague avant de commencer. Ne jamais intervenir avec des mains humides.

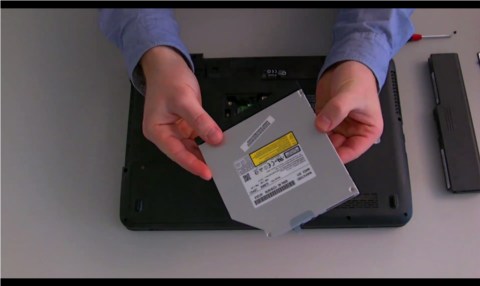

Cliquez sur l'image ci-dessous pour consulter la vidéo de démonstration:

A. Retrait du lecteur optique

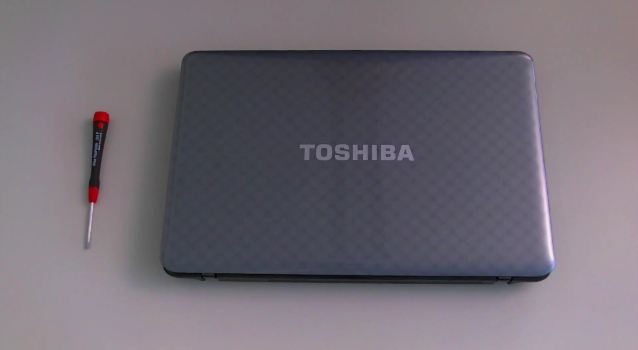

1. Arrêtez l'ordinateur et rebranchez l'adaptateur secteur.

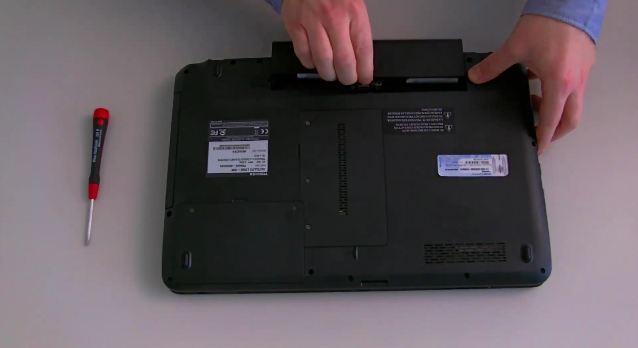

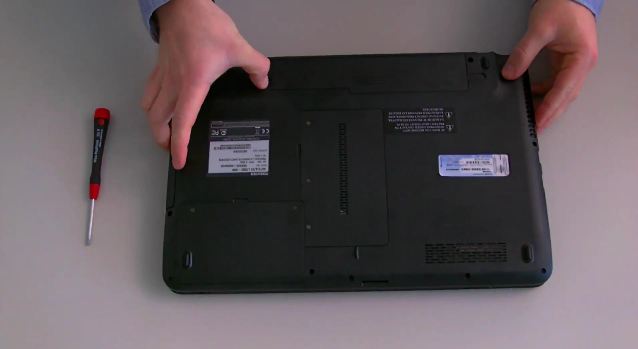

2. Déverrouillez et retirez la batterie de l'ordinateur.

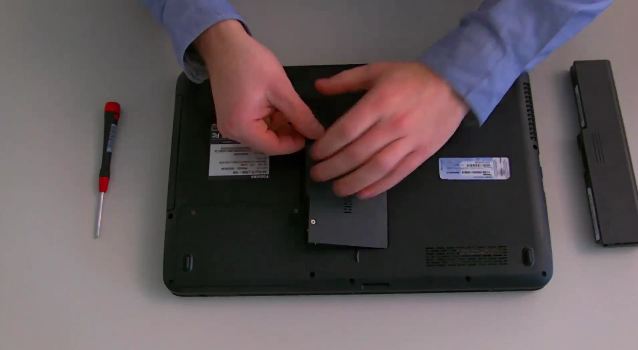

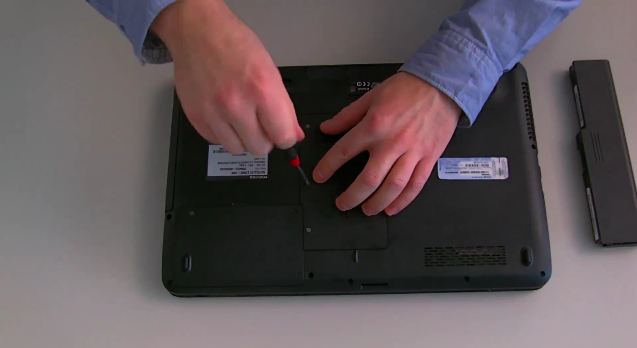

3. Enlevez le capot des modules mémoire (3 vis).

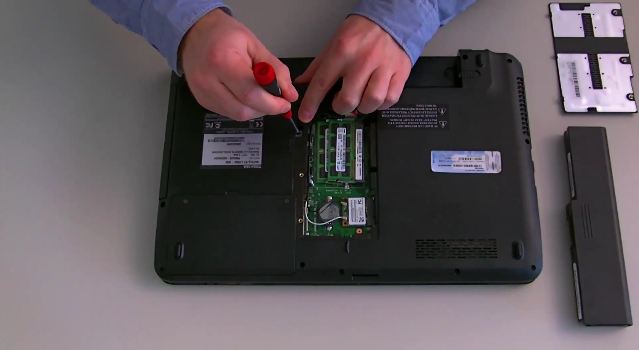

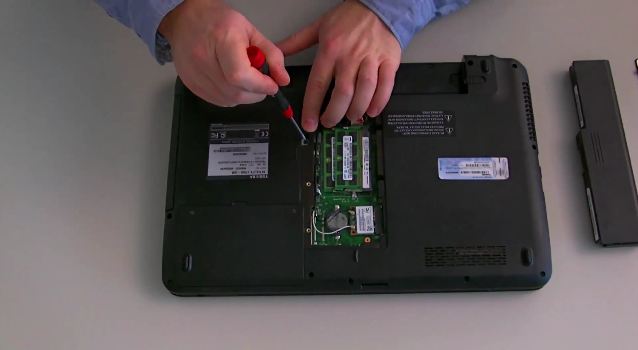

4. Enlevez la vis de fixation du lecteur optique.

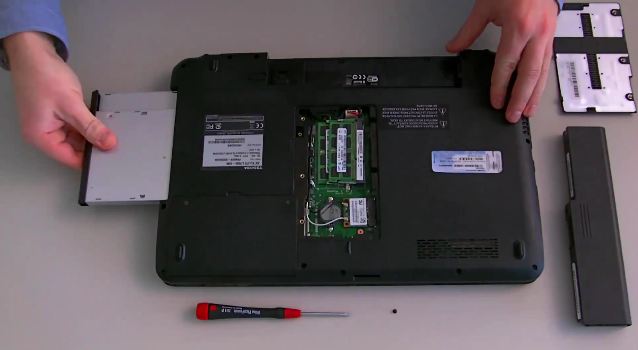

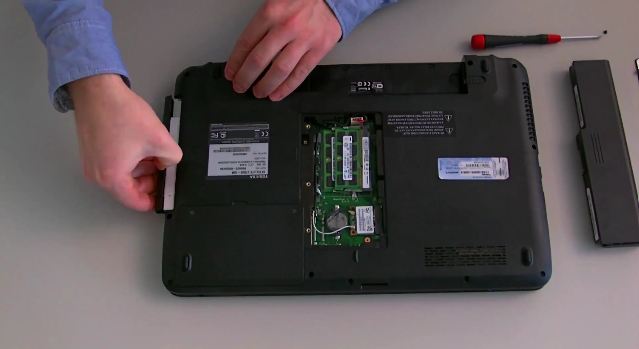

5. Retirez complètement le lecteur optique.

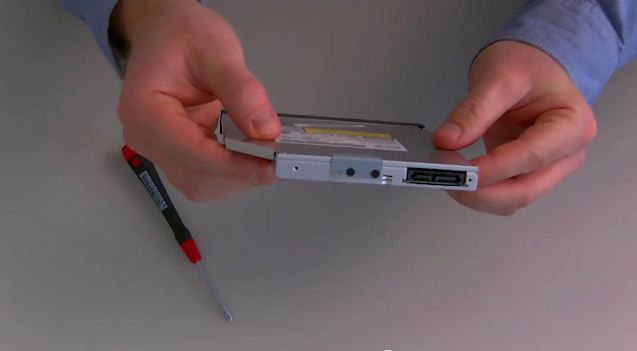

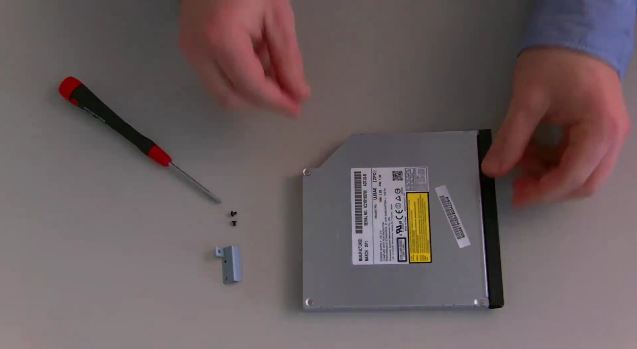

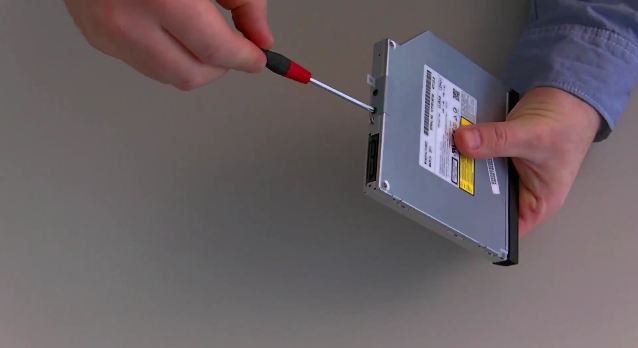

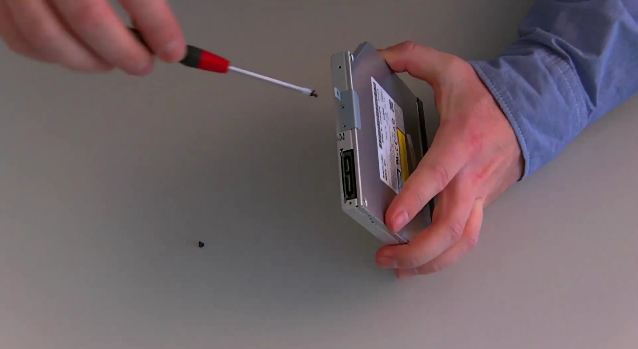

6. Enlevez les supports du lecteur de disque optique en retirant les vis. Conservez ces vis en lieu sûr de façon à pouvoir les retrouver. Vous en aurez besoin lors du montage du nouveau lecteur.





B. Installation du lecteur optique

1. Installez les supports du lecteur de disque optique au moyen des vis enlevées lors de la dépose des supports.






2. Insérez le lecteur optique et poussez-le dans son logement jusqu'à entendre un déclic.




3. Fixez le lecteur optique avec sa vis.

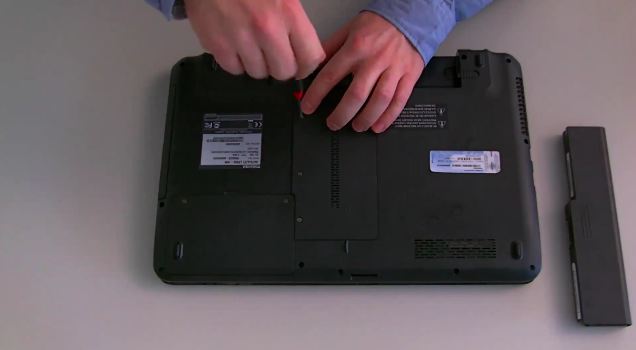

4. Fixez le capot du module mémoire avec 3 vis.




5. Mettez doucement la batterie en place. Assurez-vous que le loquet de la batterie est en place. Vous devez entendre un déclic.

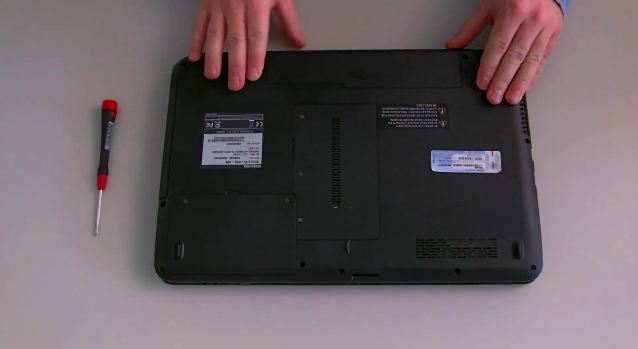

6. Branchez l'ordinateur sur le secteur.
